Hvordan feilsøke lineære styreskinnefeil i CNC-maskiner?

Hvordan feilsøke lineære styreskinnefeil i CNC-maskiner?

"Styreskinnen hakker under CNC-drift, og forårsaker dimensjonsavvik på deler som overstiger 0,02 mm. Hvordan bør vi undersøke?"
"Alvorlige unormale lyder fra styreskinnen-er det utilstrekkelig smøring? Eller problemer med installasjonsnøyaktigheten?"
"Rust og slitasje på styreskinner forårsaker nedetid på utstyret. Feilsøking tar timer hver gang?" Som en tekniker med 12 års erfaring innen vedlikehold av CNC-maskiner, representerer disse problemene vanlige verkstedssmerter.Lineær guides tjene som "kjernetransmisjonskomponenter" avCNC-maskiner, og deres feil forårsaker direkte redusert maskineringsnøyaktighet og utstyrsstans. En fabrikk for presisjonsmaskiner kasserte en gang et helt parti med deler på grunn av en uløst guidefeil, og pådro seg tap på over 100 000 yuan. Feil i CNC-maskinlineær guides faller vanligvis inn i fire kategorier: stamming, unormale lyder, presisjonsdrift og rust/slitasje. Feilsøking må følge logikken om "først finne feiltypen → deretter analysere grunnårsaken → til slutt implementere presise løsninger," i stedet for å blindt demontere komponenter. I dag, i henhold til 8--trinnsrammeverket som er skissert i «Artikkelstruktur I», vil vi veilede deg gjennom hele feilsøkingsprosessen for lineær veiledning-fra feilidentifikasjon til operasjonell gjenoppretting – noe som hjelper deg med å løse problemer raskt og minimere nedetidstap.

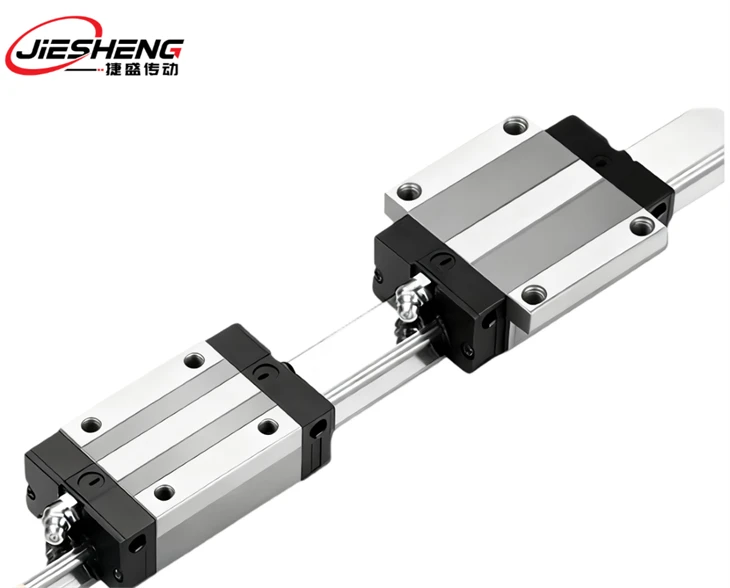

Trinn 1: 8-trinns praktisk veiledning til feilsøking av lineær guide for CNC-maskin
Definer kjernefeilsøkingskrav - Forstå først "hva feilen er og hvor betydelig dens innvirkning er"​
Før feilsøking, identifiser feiltypen og omfanget av påvirkningen. Ulike feil krever vidt forskjellige feilsøkingsfokus; blind operasjon kan forverre problemer:
Hvilken "type feil" har guiden din utviklet? Har maskineringsnøyaktigheten blitt påvirket?
Kjernepåvirkninger og feilsøkingsprioriteter varierer etter feiltype:
Rykke-/krypningsfeil:Vises som grov skyvebevegelse eller vibrasjon under start/stopp, som direkte forårsaker posisjoneringsfeil (Større enn eller lik 0,01 mm). Unnlatelse av å håndtere akselererer slitasjen umiddelbart.

Nøyaktighetsdrift:Gradvis dimensjonsavvik i maskinerte deler, vanligvis knyttet til forringelse av styreskinnepresisjon eller installasjonsfeil.

Korrosjon/slitasje:Overflaterust på styreskinner eller glideslitasje, manifesterer seg som økt driftsmotstand. Langvarig forsømmelse fører til feil på styreskinnene.

Feil scenarier: Oppstå under høy-hastighetsdrift, tung-bearbeiding eller etter miljøendringer?​
Høy-hastighetsscenarier (hastighet > 3m/s): Hovedsakelig forårsaket av dynamisk ubalanse eller smøremiddelfeil;​
Tung-belastningsscenarier (belastning > 5kN): Ofte på grunn av deformasjon av styreskinnen eller overdreven forspenning;​
Etter-miljøendringsfeil: skyldes vanligvis korrosjon eller inntrengning av fremmedlegemer.

Kjernekrav: Er det "Rapid Emergency Recovery" eller "Permanent Resolution"?
Nødscenario:Midlertidige tiltak kan vedtas for å gjenopprette driften først.
Langsiktig-stabilitetsbehov:Grundig undersøkelse av grunnårsaken er nødvendig for å forhindre gjentakelse.

Trinn 2: Evaluer underliggende feilårsaker - Materiale og strukturelle faktorer som påvirker feillogikk
Lineære styrematerialegenskaper og strukturell design påvirker feiltyper direkte. Feilutløsere varierer betydelig på tvers av ulike materialer/strukturer, og krever målrettet undersøkelse:
Styringer av legert stål (GCr15, 40CrNiMoA - vanlige materialer)
Styrer i rustfritt stål (304, 316L, egnet for fuktige miljøer)
Vanlige feil: Pitting-korrosjon, skyveblokkering. Primære årsaker:kloridionkorrosjon (kystverksteder), dårlig fettkompatibilitet (standardfett stivner lett). Ved en kystfabrikk viste 304 rustfrie stålskinner gropdannelse på grunn av saltspraykorrosjon. Undersøkelse avdekket mangel på anti-korrosjonsbelegg. Problemet ble løst ved å bruke anodisk oksidasjonsbehandling på nytt og bytte til salt-resistent fett.

Rulleelementstrukturer (kule-/rulleføringer)
Ballguidefeil:Fastsittende, unormal støy, ofte på grunn av kuleslitasje (overflateruhet øker fra Ra0,02μm til Ra0,1μm) eller merdskade.

Rulleføringsfeil:Presisjonsdrift, lokal slitasje, vanligvis forårsaket av ujevn rullebelastning (installasjonsparallellitet over 0,003 mm).

Trinn 3: Match feiltyper med diagnostiske parametere - Prioriter testing basert på feil
Ulike feil tilsvarer distinkte kjernediagnostiske parametere. Nøyaktig samsvarende parametere muliggjør rask identifisering av rotårsaker, og unngår blind feilsøking:
Stamming/krypingsfeil: Fokus på "motstand og smøring"
Kjerneparametere:Operational resistance (normal ≤50N, abnormal >80N), fetttilstand (ingen herding eller urenheter), glideklaring (0,01-0,03 mm). En maskinverktøyføring viste stamming. Inspeksjon avdekket driftsmotstand ved 120N med tørket fett. Etter fjerning av gammelt fett og etterfylling med litiumbasert syntetisk fett (NLGI Grade 2), falt motstanden til 45N og feilen forsvant.
​
Unormal støyfeil: Fokus på "vibrasjon og fremmedlegemer"
Kjerneparametere:Vibrasjonsakselerasjon (normal Mindre enn eller lik 0,05 g, over 0,1 g indikerer unormalitet), renslighet av føringsbanens overflate (fri for metallrester og støv), glidelagerets tilstand (ingen løshet eller skade). En styreskinne for maskinverktøy viste unormal støy med vibrasjonsakselerasjon som nådde 0,15 g. Inspeksjon avdekket jernspon på styreskinnens overflate. Etter rengjøring med trykkluft (0,4 MPa) ble vibrasjonen redusert til 0,04 g.
​
Nøyaktighetsavdriftsfeil: Fokus på "geometrisk nøyaktighet"
Kjerneparametere:Retthet (normal Mindre enn eller lik 0,002 mm/m; overskridelse av 0,005 mm/m krever kalibrering), parallellitet (mindre enn eller lik 0,003 mm), posisjoneringsnøyaktighet (mindre enn eller lik ±0,005 mm). En maskinverktøy viste økte dimensjonsavvik under maskinering. Inspeksjon avdekket en retthetsfeil på føringsveien på 0,008 mm/m. Etter kalibrering med laserinterferometer ble avviket gjenvunnet til ±0,003 mm.

Korrosjons-/slitasjesvikt: Fokus på å inspisere "overflatetilstand"
Kjerneparametere: Surface roughness (normal ≤ Ra0.03μm, post-wear > Ra0.1μm), corrosion area (≤5% is minor-requires cleaning and rust prevention; >10 % krever slipereparasjon).

Trinn 4: Vurdering av feildiagnose-nøyaktighetskrav - Verktøy og standarder er uunnværlige
Feildiagnose er avhengig av spesialiserte verktøy og må overholde eksplisitte standarder for nøyaktighet; ellers kan grunnårsaken være feilvurdert:
Kjerneinspeksjonsverktøy og krav til nøyaktighet

Trinn 5: Bekreft feilsøkingsprosessens kompatibilitet med utstyr - Følg prosedyrene for å forhindre sekundære feil
Feilsøking må følge den "enkleste til hardeste, ekstern til intern"-sekvensen samtidig som kompatibilitet med maskinverktøysystemet sikres for å unngå skade:
Kompatibilitet med verktøymaskiner: Forhindre operasjonelle konflikter
Før feilsøking, slå av maskinverktøyets servosystem for å unngå å utløse alarmer under manuell styreskinnebevegelse. Etter justering av forhåndsbelastning, kalibrer maskinens koordinatsystem på nytt for å forhindre posisjoneringsfeil. En tekniker flyttet en gang guiden uten å slå av servosystemet, noe som førte til at maskinen alarmerte og stoppet. Normal drift ble gjenopptatt først etter reinitialisering av systemet.

Trinn 6: Tilpass til driftsmiljø og feilutløsere - Ulike miljøer krever ulike feilsøkingsfokus
Miljøfaktorer er viktige bidragsytere til lineære guidefeil iCNC-maskiner. Skreddersy feilsøkingsmetoder til spesifikke forhold:
Fuktige / etsende miljøer
Fokus:Skinnekorrosjon, fettemulgering. Inspiser skinneoverflatens rust- og fettfuktighetsinnhold (mindre enn eller lik 0,5%). På et kystverksted ble maskinskinnefeil sporet til 1,2 % fettfuktighet som forårsaket emulgering og tap av smøring. Bytte til vanntett fett (IP67-klassifisert) og bruk av anti-korrosjonsbehandling forhindret gjentakelse.

Støvete miljøer
Viktige inspeksjonspunkter:Inntrengning av fremmedlegemer i styreskinner, svikt i glideforseglingen. Sjekk for skader på støvdeksler og støvansamlinger på styreskinnenes overflater. På et trebearbeidingsverksted opplevde verktøystyreskinner å stamme. Inspeksjon avdekket et skadet støvdeksel som tillot støv å trenge inn i glidebryterne. Etter å ha satt på støvdekselet og rengjort styreskinnene, fortsatte driften normalt.

Trinn 7: Bekreft post-feilsøkingskvalitetssikring - Sørg for at restaurering oppfyller standarder
Etter feilsøking, implementer streng verifisering for å forhindre "overfladiske rettinger med gjenværende farer." Utfør disse tre kjernevalideringstrinnene:
Nøyaktighetsverifisering: Prøveskjæring + instrumentinspeksjon
Test kuttevalidering:Maskinstandardprøvestykker, mål dimensjonsavvik (må Mindre enn eller lik 80 % av maskinens nominelle nøyaktighet)
Instrumentell inspeksjon:Om-mål retthet og posisjoneringsnøyaktighet ved hjelp av et laserinterferometer for å bekrefte samsvar.

Driftsstabilitetsverifisering: Kontinuerlig kjøringstest
Gjennomfør en 2-4 timers kontinuerlig kjøring (simulerer normale maskineringsforhold), overvåk driftsmotstand (svingning mindre enn eller lik ±5N), vibrasjonsakselerasjon (mindre enn eller lik 0,05g) og temperatur (mindre enn eller lik 50 grader). Stabilitet er bekreftet uten anomalier.

Samsvarsstandarder: Samsvar med industrispesifikasjoner
Verifikasjonsresultater må oppfylle kravene til lineær veiledningspresisjon i GB/T 17587.3-2021 "Ball Screw Assemblys - Part 3: Acceptance Conditions and Acceptance Inspection" for å sikre produktoverholdelse.

Trinn 8: Kontroller feilsøkingskostnadene - Effektiv diagnose + forebygging for å redusere langsiktige-tap
Feilsøkingskostnader omfatter arbeid, verktøy og deler. Kontroller totale kostnader gjennom prosessoptimalisering og forbedret forebygging:
Effektiv feilsøking: Unngå ineffektiv investering
Prioriter rask diagnose via "Visuell inspeksjon + smøring + klaring" (dekker 70 % av feilene), og eliminer det umiddelbare behovet for avanserte-verktøy. Håndtere enkle problemstillinger internt; outsource komplekse feil til spesialiserte team (50 % tidsbesparelse kontra intern-håndtering).

Delekostnad: Velg riktig, ikke dyrt
For komponenter som lysbilder og kuler, prioriter OEM eller tilsvarende deler av-høy ​​kvalitet fremfor billige-alternativer (som bare varer en-tredjedel så lenge). Mindre slitasje kan repareres i stedet for umiddelbar utskifting.

Konklusjon: CNC-maskinverktøy lineær veiledning feilsøking - "Nøyaktig diagnose, effektiv oppløsning"
Kjernelogikken for feilsøking av lineære guider for CNC-maskiner er: "Feiltype → Rotårsaksanalyse → Nøyaktig deteksjon → Målrettet oppløsning → Verifikasjon av samsvar." Kjernefeil konsentreres i fire kategorier: smøring, presisjon, fremmedlegemer og miljø. 80% av feilene kan raskt løses gjennom "rengjøring, ettersmøring og gapjustering" uten komplisert demontering.

Vanlige fallgruver blant vedlikeholdspersonell inkluderer "blind demontering av lysbilder og over-tillit til avanserte-verktøy," som forlenger feilsøkingen og øker risikoen for sekundær feil; eller neglisjere miljøfaktorer og forebyggende vedlikehold, noe som fører til gjentatte feil. I praksis vil det å følge prosessen med "Identifiser feiltype → Feilsøk etter prosedyre → Adresse miljøårsaker → Bekreft gjenopprettingseffekt → Etabler forebyggingsmekanisme" muliggjøre rask feilløsning til minimale kostnader samtidig som det reduserer langsiktige-nedetidstap.

Hvis du støter på uløste styreskinneproblemer, oppgi "feilsymptomer (stamming/unormal støy/nøyaktighetsavvik), maskinmodell, driftsmiljø og kjøretid" for å motta nøyaktige feilsøkingsanbefalinger. For langsiktig forebygging, implementer planen "vanlig rengjøring/smøring + årlig nøyaktighetsinspeksjon + miljøvern". Husk: Feilsøking av lineære guidefeil i CNC-maskinverktøy handler ikke om å behandle symptomer-det handler om å adressere både symptomer og rotårsaker.
